在中國電科的實驗室里
有一類“黑科技”
它們可能只是一塊不起眼的材料、一個微小的元件
卻悄然改變著重大裝備的性能邊界
守護著大國重器的安全運行
沒有華麗的外觀
卻有顛覆性的內核
今天
讓我們一起解鎖這些“小材大用”的背后奧秘

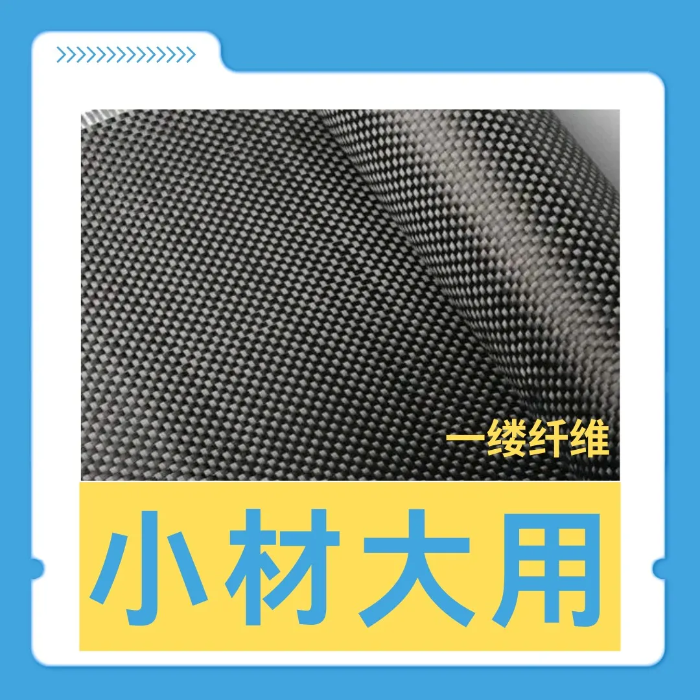

一縷纖維：讓衛星通信的“耳蝸”洞若觀火
在衛星通信技術飛速發展的今天，對極致的輕量化與高剛度的追求成就了碳纖維在天線反射體中的應用，成為衛星通信“減重增能”的關鍵。
網絡通信研究院自主研發的由輕質高剛碳纖維復合材料成型的SKA副反射體，為國際大科學工程探索浩瀚宇宙編織了“隱形骨架”。這一縷纖維的革新，遠不止于“輕”。通過精準控制纖維的排布與樹脂體系，能使其熱膨脹系數趨近于零，確保在環境極端溫差下，反射面的形面精度穩定在微米級，從而牢牢鎖住無形電波，讓信號收發無比靈敏。纖維正以“小材”之軀，重塑大國重器的“筋骨”，在深空探測與衛星通信領域，無聲地支撐著仰望蒼穹的精度與夢想。

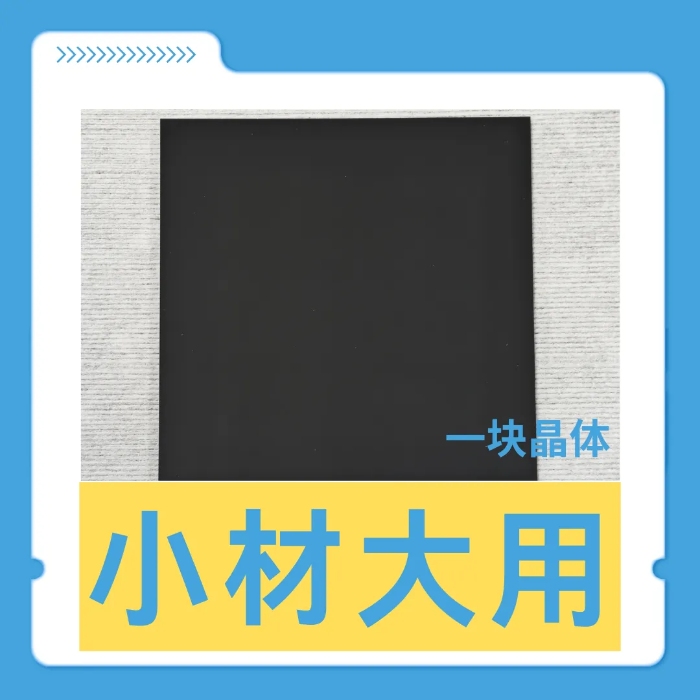

一塊晶體：讓衛星擁有“火眼金睛”
在浩瀚太空中，衛星如何“看”清地球的每一個細節？秘密藏在一塊特殊的晶體中。
中國電科11所研發的大尺寸高性能紅外晶體，讓中國衛星真正擁有了自主的“紅外之眼”。這塊晶體經歷了大熔體生長技術的突破，克服了晶體變形、缺陷增殖等世界性難題，其直徑和質量均達到國際領先水平?；谠摼w制備的紅外探測器，已成為大型空間相機的“視網膜”，從氣象觀測到深空探索，默默地“洞察秋毫，明辨真?zhèn)巍薄?/p>

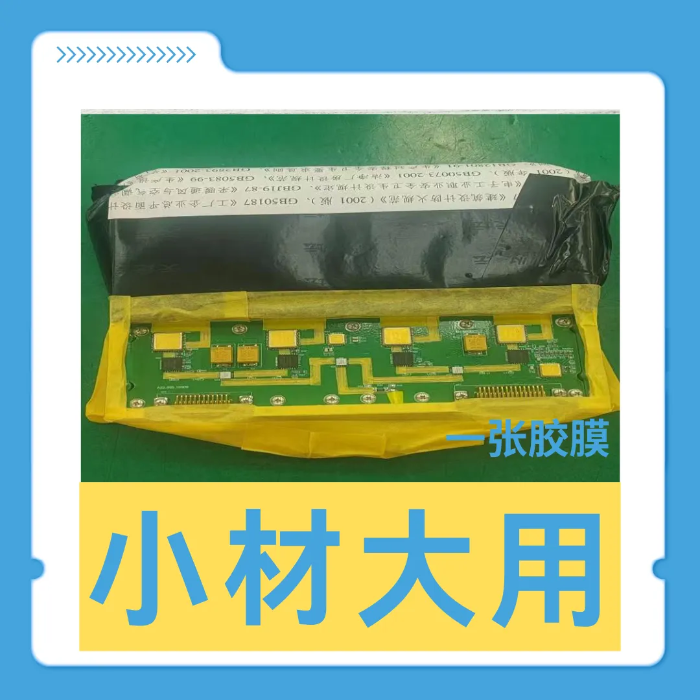

一張膠膜：守護TR組件三防涂覆的“精密護甲”
某星載模塊TR組件制造中，三防涂覆工作至關重要，但傳統材料存在粘合不均、剝離殘留等弊端，亟需更新迭代。
中國電科20所篩選多種基材反復試驗，定制出組件專屬遮蔽材料。這片不足方寸的“小材”化身防護盾，攻克工藝瑕疵，使交驗合格率超95%，大幅節省返工成本。昔日“拖后腿”小配件，如今成為關鍵核心材料，以微創新詮釋“小材大用”，為星載模塊穩定運行筑牢材料根基。
一層界面：讓半導體“跑出”新速度
在追求高效、高頻、小型化的半導體世界里，電子如何才能跑得更快？
55所研發的氮化鎵異質結材料，在界面處創造了神奇的“二維電子氣”——如同為電子建造了無阻力的“超級跑道”。這層界面的奧秘在于其寬禁帶特性——既能承受超高電壓與極端溫度，展現“抗壓本色”；又能實現超高功率密度，發揮“瘦身天賦”。作為多款核心產品的“源頭活水”，這層“神奇界面”已實現高功率氮化鎵微波器件的自主研制，從數據中心到高速通訊，處處都有它的身影。
一根氦管：構筑芯片制造的“生命線”
在精密的半導體機臺內部，一根看似普通的氦管，卻承載著芯片生產的“生命線”。
電科博微研發的專用氦管產品，融合了材料科學、精密工程技術，為國內主流晶圓廠構建起高效可靠的“循環動脈”。這根管子的獨特之處在于其零泄漏傳輸能力——能確保超純氦氣在傳輸過程中品質絕對穩定，為芯片制造提供純凈度保障。如今，采用這種氦管的核心設備已在高端芯片產線中投入使用，正默默守護著中國芯片制造的每一步精密工藝。
一塊磁體：托舉大國重器的“力量之心”
在高端裝備向高效、靜默、強勁發展的征途上，如何讓核心動力系統同時實現極致性能與極致可靠？答案藏在一塊特殊的稀土磁體里。
中國電科9所研制的稀土鈷永磁體，兼具高能量密度與卓越穩定性，成為永磁電機高效可靠的“磁力核心”。它能在高溫、振動、腐蝕等嚴苛環境下保持磁場恒定，直接決定動力系統的性能上限。如今，這塊“力量之心”已融入深海潛航、巨艦推進、高鐵牽引等國之重器，用強大的磁力驅動著中國制造向中國創造堅定前行。

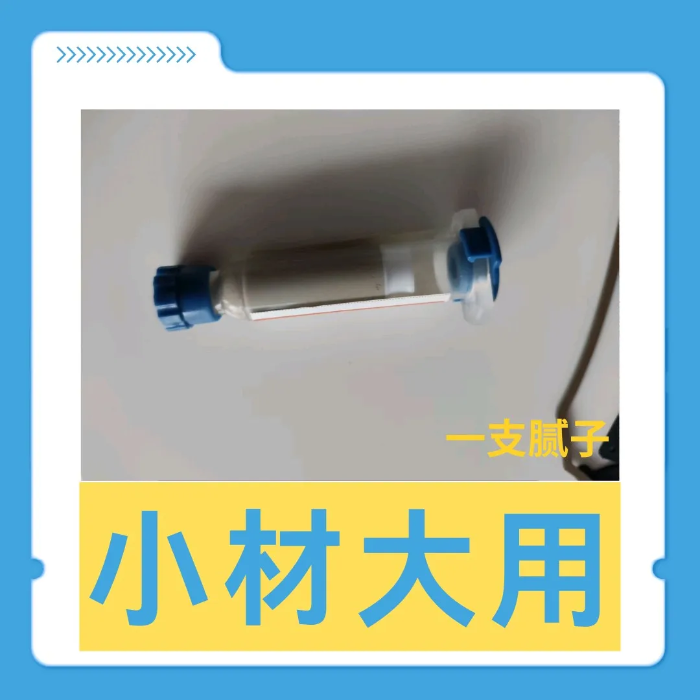

一支膩子：筑牢大國重器的“電磁防線”
軍工電子設備集成化日益提升，電磁干擾成為制約性能的關鍵瓶頸，雷達探測等核心系統對防干擾、強密封的需求極為嚴苛。
33所研發的導電屏蔽膩子，將屏蔽與密封性能合二為一，能精準填充微米級縫隙，形成致密的電磁防護層。如今，這種材料已廣泛應用于雷達等系統關鍵部位，為高端裝備構筑起可靠的“電磁防線”，以材料創新守護大國重器的精準運行。
一塊陶瓷：撐起高端封裝的“硬核底座”
在高性能芯片封裝領域，如何兼顧高效散熱與可靠連接？答案藏在一塊特殊的氮化鋁陶瓷基板里。
43所突破陶瓷與金屬結合技術瓶頸，開發出高導熱氮化鋁陶瓷配方及其配套金屬漿料技術。通過內部預埋精細金屬線路，實現芯片氣密保護與高效散熱，推動器件向更小、更輕、更強發展。該產品廣泛應用于雷達、光通信等領域，成為“大國重器”不可或缺的“硬核底座”。
一片透鏡：讓光電裝備“明察秋毫”
在光電系統中，鏡頭如何實現毫厘不差的精準成像？答案藏在一枚枚精密的光學透鏡中。
53所通過精密研磨、多層鍍膜與納米級檢測，確保每片透鏡達到光學級純凈。在百級潔凈環境中，多枚透鏡經微米級光軸對準、MTF測試與畸變校準，最終將光線精準匯聚至傳感器。如今，這種高精度鏡頭已成為光電產品的“視覺核心”，讓裝備在復雜環境中“明察秋毫”，持續為智能感知賦能。
